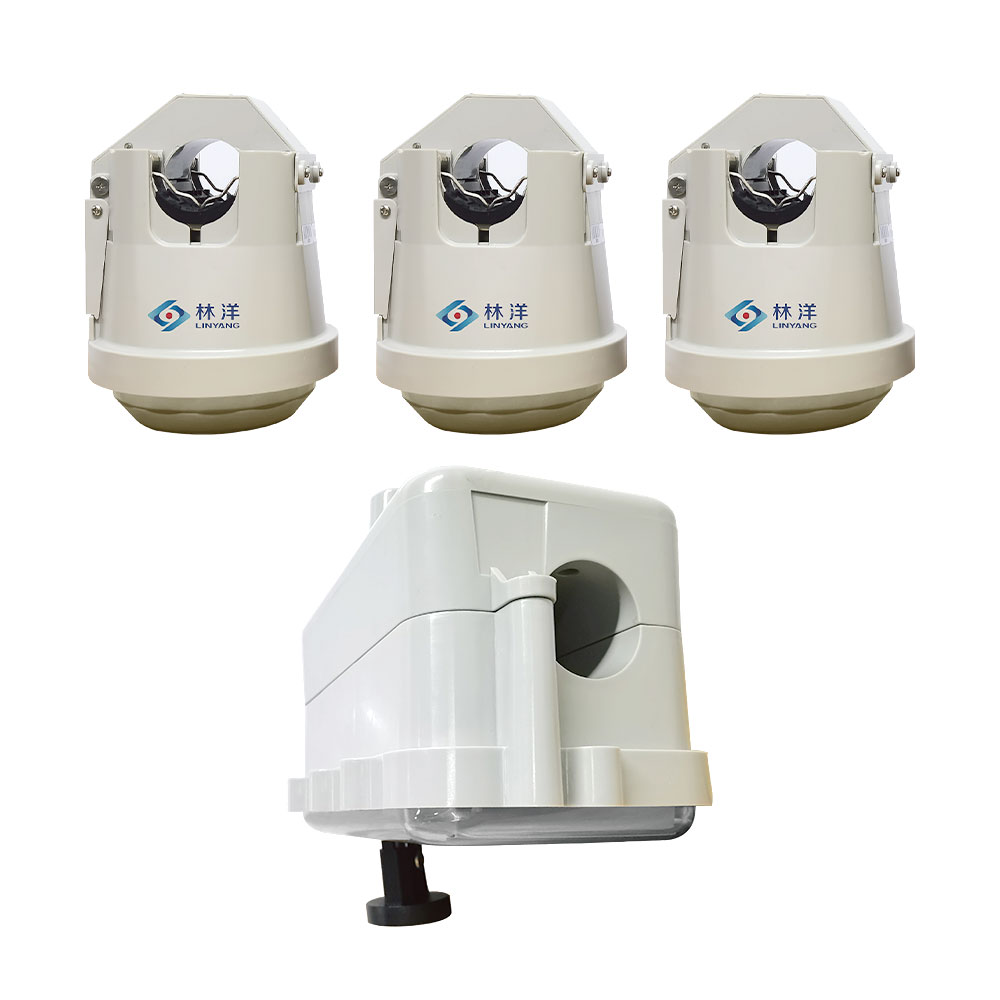

高精度故障指示器是林洋借鑒國內外相關產品技術優點，在原有故障指示器產品的基礎上進行了深入研究后，開發出國內領先的一種綜合故障監測定位解決方案。解決了傳統故障指示器單相接地故障判斷準確度低及故障信息不可溯源的難題，綜合運用無線通信、信息網絡及新材料等現代科學發展的新技術而研制出來的一套電場啟動高精度型故障定位裝置。
采集單元（小電流自取電、高速錄波），≥3A小電流自取電技術，進入全功能狀態，實時在線穩定運行；采用先進電子式電流互感器，線路電流測量精度±1%；智能觸發，捕獲小電流接地故障瞬間暫態波形信號，每周波256點；精準對時，同步實現三相電流、對地電場波形采集。匯集單元，高可靠電源系統，太陽能和免維護蓄電池主備供電；每30分鐘同步一次即可保證三相同步精度(≤30μs)；三相合成獲取暫態零序電流，實現接地故障精準檢測、定位；GPS高精度(1us)授時，獲得精確絕對時標
短路故障定位：當線路發生短路故障時，故障點前的故障指示器可以準確檢測到線路的特征，根據短路過流突變法和過流速斷法迅速判定故障，故障點后的故障指示器不動作，從而完成短路故障定位。
接地故障定位：采集單元實時監測線路的電流和電場波形，當發生接地故障時，能捕捉線路上微小的特征變化，并保存故障時刻的的波形數據，匯集單元根據相似性算法進行本地判別，也可以將波形數據上傳至主站分析判別，實現接地故障的定位。
故障指示，檢測出故障后，采集單元上紅色LED燈以5s的頻率閃爍，方便維護人員查找故障點，故障復歸后，故障指示器LED燈自動停止閃爍。
采樣精度高：高精度、高采樣率的采集電路與先進的模擬量采樣算法保證了線路上負荷數據準確性。
取電能力強：應用新材料和創新電源管理技術。
裝置功耗低：采用超低功耗的硬件設計方案，且對程序進行低功耗優化設計。
智能化故障檢測，杜絕誤動、拒動：可準確檢測相間短路故障，同時支持自適應兩種短路故障判斷模式；可區分永久性故障和瞬時性故障；具有先進的防誤動設計。
設備免維護設計：掛線后自主運行，免維護設計，必要時可修改運行參數或軟件升級。
帶電裝卸、安全便利：優異的結構設計，可帶電拆裝，安全方便。
采集單元技術參數：
參數名稱 | 參數值 |
接地故障檢測方法 | 暫態錄波法 |
動作誤差 | 短路故障報警啟動誤差≦±10%，高低溫運行環境下啟動誤差≦±10% |
短路故障最小識別時間 | ≦40mS |
重合閘最小識別時間 | 0.2S |
報警方式 | 閃光 |
定時復位時間誤差 | ≤±1%（2～48h） |
采集單元平均功耗 | 靜態功耗≦80μA |
采集單元三相時間同步誤差 | ≤30μS |
故指錄波啟動條件 | 電流突變、相電場強度突變等，可實現同組觸發、閾值可設。 |
每周波采樣點 | ≥256點 |
錄波穩態誤差 | 0A～300A時，≤±3A。 |
300A～600A時，≤±1% | |
錄波暫態誤差 | ≤10% |
啟動時間誤差 | ≤20mS |
三相時標誤差 | ≤100μS |
錄波范圍 | ≥啟動前4個周波、啟動后8個周波 |
采集單元電池容量及帶電能力 | ≥8.5Ah（根據地方標準配置）。非充電電池單獨供電時，最小工作電流≤80μA。電池持續工作時間大于8年，且閃光報警≥2000小時 |
TA取電能力 | 線路負荷電流為≥5A時，TA取電5S內能全功能工作 |
卡線握力 | 1)承受≥50N沿導線方向的橫向拉力 |
2)承受≥8倍自重的向下拉力 | |
適用導線截面 | 35～240mm2 |
凈重量 | ≤1kg |
防護等級 | IP68 |
安裝方式 | 架空線路戶外帶電安裝 |
匯集單元技術參數：
參數名稱 | 指標 |
額定工作電壓 | DC12V |
接入容量 | 3只采集單元 |
守時精度 | ≤2S/24h |
平均無故障時間（MTBF） | ＞70000h |
通信方式 | 與主站無線模塊雙向通信，模塊兼容4G/3G/2G |
采集單元與匯集單元通信 | 微功率無線通信距離≥50米 |
匯集單元電源 | 1)太陽能板容量≥15VA（根據地方標準配置） |
2)后備電池容量≥8Ah（根據地方標準配置） | |
數據存儲 | 1)循環存儲每組采集單元31天的電流、相電場強度定點數據、64條故障事件記錄和64次故障錄波數據，且斷電可保存，定點數據固定為1天96個點。 |
2)支持采集單元和匯集單元參數的存儲及修改，斷電可保存。 | |
3)具備日志記錄及遠程查詢召錄功能。 | |
防護等級 | 電桿安裝IP55 |
匯集單元正常運行功耗 | ≦0.2VA |
安裝方式 | 電桿固定式 |
