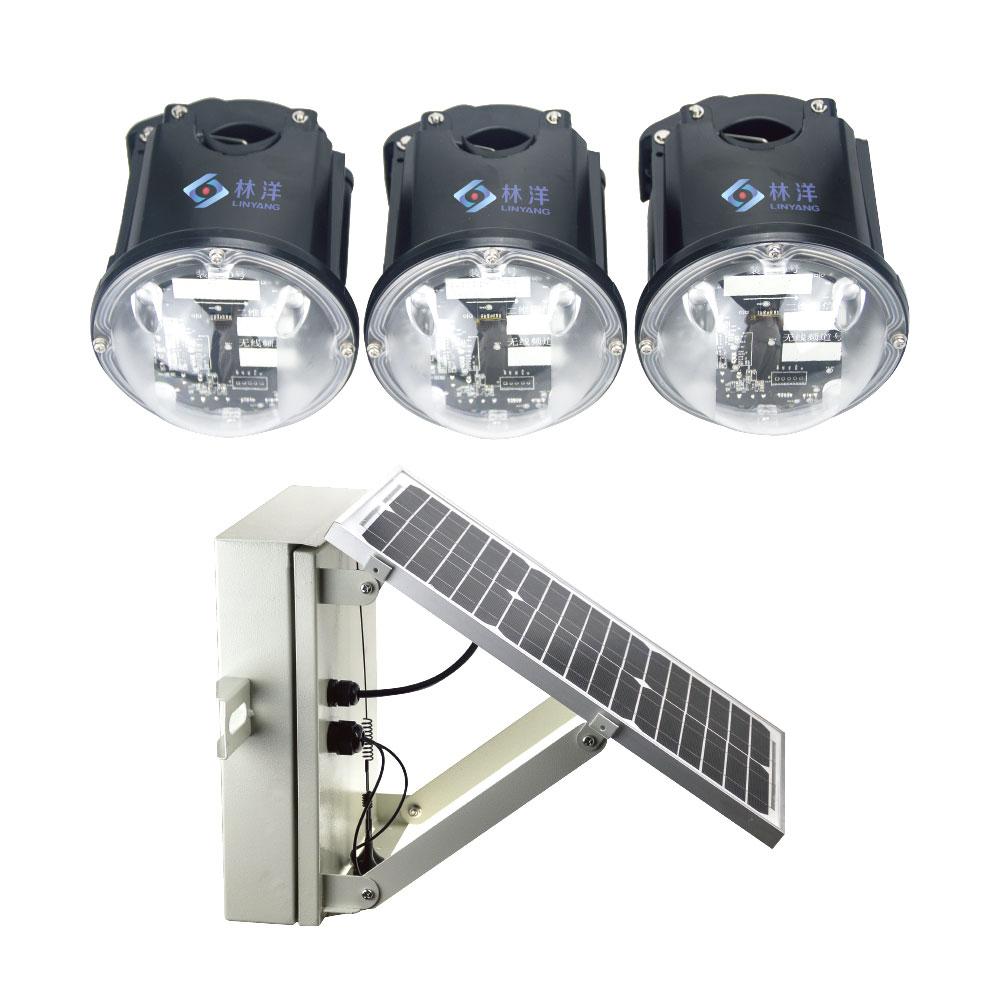

架空暫態特征型遠傳故障指示器由3個采集單元、1個匯集單元以及嵌入式軟件系統構成，安裝于架空配電線路、電力環網柜及分支箱上。
具有遙信、遙測的“二遙”功能，采集單元實時監測配網線路負荷電流、故障電流、對地電場及接地基準等數據，對這些數據進行加工處理、研判故障類型并就地進行故障告警，并通過無線方式與匯集單元連接；匯集單元將采集的數據、分析的故障信息上傳主站系統，并接受主站對時、信息召測、參數設置、遠程升級等。
線路正常運行時，完成對線路的負荷監測，當線路發生故障時就地指示翻牌、閃爍發光，同時將信息通過通信終端上傳至主站系統。該產品可幫助巡線人員迅速查找到故障點，縮短停電時間，提高供電可靠性。
可靠性強，采集單元和匯集單元采用IP67防護和免維護設計，采集單元采用超低功耗設計，和無線通信優化，在線路停電（失去取電）狀態下可持續運行8年；匯集單元與太陽能電池板一體化設計，重量更輕、體積更小，同時采用大容量鋰電池，沒有光照的情況下續航15天。
功能齊全，實現常規二遙故障指示器的標準功能，與調度中心雙向通訊，并及時將故障信息發送給檢修人員。
實時性好，采集單元將實時采集的數據上送匯集單元，匯集單元一方面存儲實時數據，同時將實時數據上送調度主站系統。
采集單元技術參數：
參數名稱 | 參數值 |
接地故障檢測方法 | 暫態特征法、外施信號法（需配置外施信號發生裝置） |
動作誤差 | 短路故障報警啟動誤差≦±10%，高低溫運行環境下啟動誤差≦±10% |
負荷電流采樣精度 | 1)負荷電流為0A～100A時，測量誤差為±3A |
2)負荷電流為100A～600A時，測量誤差為±3% | |
短路故障最小識別時間 | ≦40mS |
接地故障最小識別電流 | ≦10A |
重合閘最小識別時間 | 0.2S |
報警方式 | 翻牌和閃光 |
復位方式 | 上電復位、定時復位 |
上電復位時間 | ≤5min |
定時復位時間誤差 | ≤±1%（2～48h） |
采集單元平均功耗 | 靜態功耗≦40μA |
采集單元低電量報警 | 翻牌鎖死，誤差≤±2% |
采集單元電池容量及帶電能力 | ≥2Ah（根據地方標準配置）。電池單獨供電時，最小工作電流≤40μA。電池持續工作時間大于8年，且閃光報警≥2000小時，翻牌報警≥2000次 |
TA取電能力 | 線路負荷電流為≥10A時，TA取電5S內能全功能工作 |
卡線握力 | 1)承受≥50N沿導線方向的橫向拉力 |
2)承受≥8倍自重的向下拉力 | |
適用導線截面 | 35～240mm2 |
使用壽命 | 可連續運行8年以上 |
凈重量 | ≤1kg |
防護等級 | IP68 |
安裝方式 | 架空線路戶外帶電安裝 |
匯集單元技術參數：
參數名稱 | 參數值 |
額定工作電壓 | DC6V或DC12V可選 |
接入容量 | 3條線路（每條線路3只）采集單元接入要求，可擴展至6路接入 |
守時精度 | ≤2S/24h |
平均無故障時間（MTBF） | ＞70000h，年可用率≥99.99% |
通信方式 | 與主站無線模塊雙向通信，模塊兼容4G/3G/2G |
通訊工作模式 | 實時在線+定時在線模式 |
采集單元與匯集單元通信 | 微功率無線通信距離≥50米 |
匯集單元電源 | 1)太陽能板容量≥15VA（根據地方標準配置） |
2)后備電池容量≥8Ah（根據地方標準配置） | |
防護等級 | 電桿安裝IP55 |
匯集單元正常運行功耗 | ≦0.2VA |
外形尺寸（H×W×L） | 388×366×368mm |
安裝方式 | 電桿抱箍固定式 |
