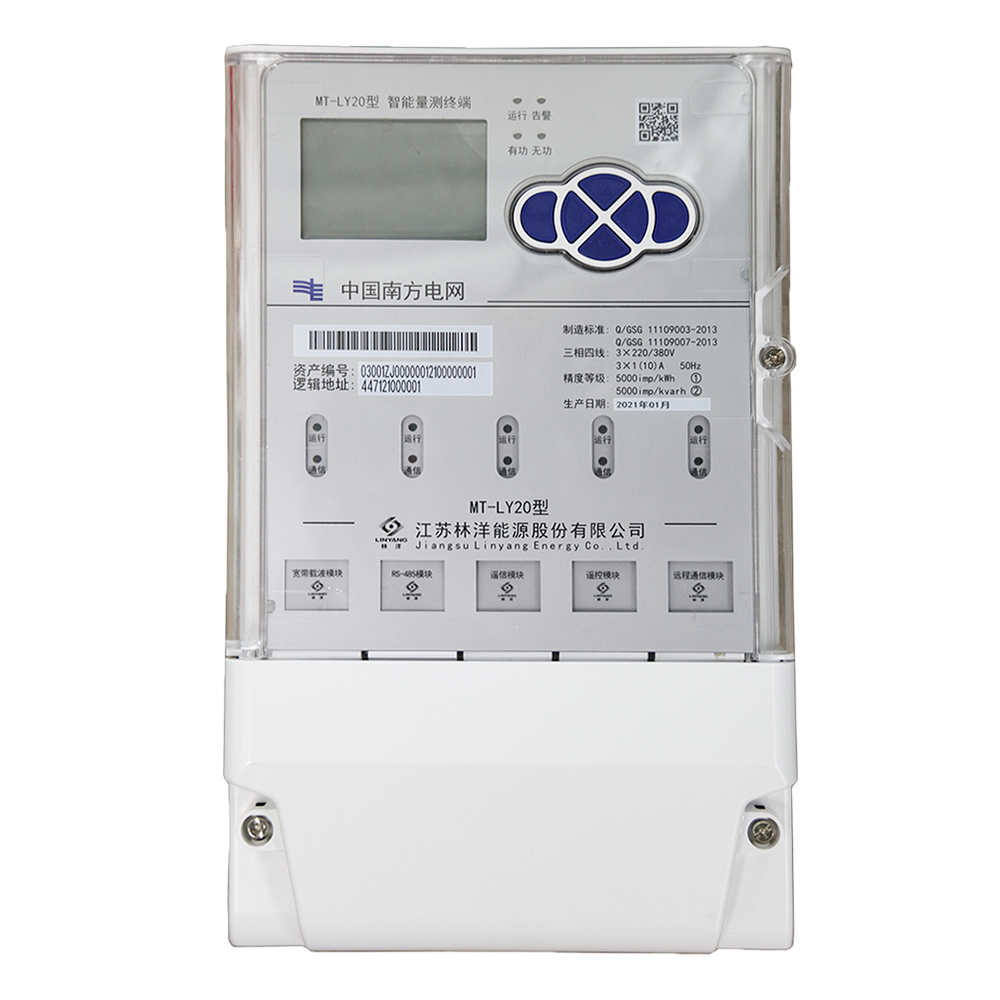

MT12-LY20低壓集抄系統設備（智能量測型）（以下簡稱終端）嚴格執行《智能量測終端及配套模塊技術規范》標準。終端基于計算機應用技術、現代通信技術、電力自動控制技術以及模組化的理念設計而成，具有優良的可靠性、穩定性、安全性和擴展性。
《計量自動化終端技術規范 第2-1部分：智能量測終端技術要求》
《計量自動化終端技術規范 第2-2部分：智能量測終端外形結構》
《計量自動化終端技術規范 第4部分：信息交換安全認證》
《Q/CSG 11109003—2013 中國南方電網有限責任公司低壓電力用戶集中抄表系統集中器技術規范》
《Q/CSG 11109004—2013中國南方電網有限責任公司計量自動化終端上行通信規約》
采用工業級高性能Cortex-A7平臺六核處理器和嵌入式操作系統；
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境適應能力；
與主站之間的上行通信可采用無線移動通信(4G /3G/2G)、以太網、無線專網等多種通信方式；
下行可采用載波或RS485總線、微功率無線等方式；
寬電壓電源設計使其具有更高的可靠性，更加適應工作環境；
全新的維護概念：具有功能強大的組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級；
大容量的主板e(cuò)MMC存儲芯片保證各種數據的方便存儲。
電壓 | 3×57.7V/100V、3×220V/380V、3×100V，輔助電源85V～265V（交直流自適應） |
電流 | 1(10) A、5(100) A可選 |
工作溫度 | -40～＋80℃ |
相對濕度 | 10～100% |
電壓范圍 | 額定電壓 -70%～+40% |
頻率范圍 | 50Hz -10％～+10％ |
外形尺寸 | 寬×高×厚=180mm×290mm×103mm |
硬件接口 | 1)、藍牙維護接口：1路； 2)、RS485接口：3路； 3)、門接點接口：1路； 4)、遙信接口：2路； 5)、12V電源輸出接口：1路； 6)、脈沖輸出接口：有功、無功和秒脈沖； 7)、USB接口：6路（1路內置，5路擴展接口，另可選配模塊擴展塢） 8)、以太網接口：2路（10/100M）； 9)、顯示接口：支持點陣顯示，帶背光LCD屏； 10)、功能模塊：可配置遠程通信模塊、本地通信模塊、遙信模塊、遙控模塊、模擬量采集模塊等，接口統一，支持熱插拔。 |
