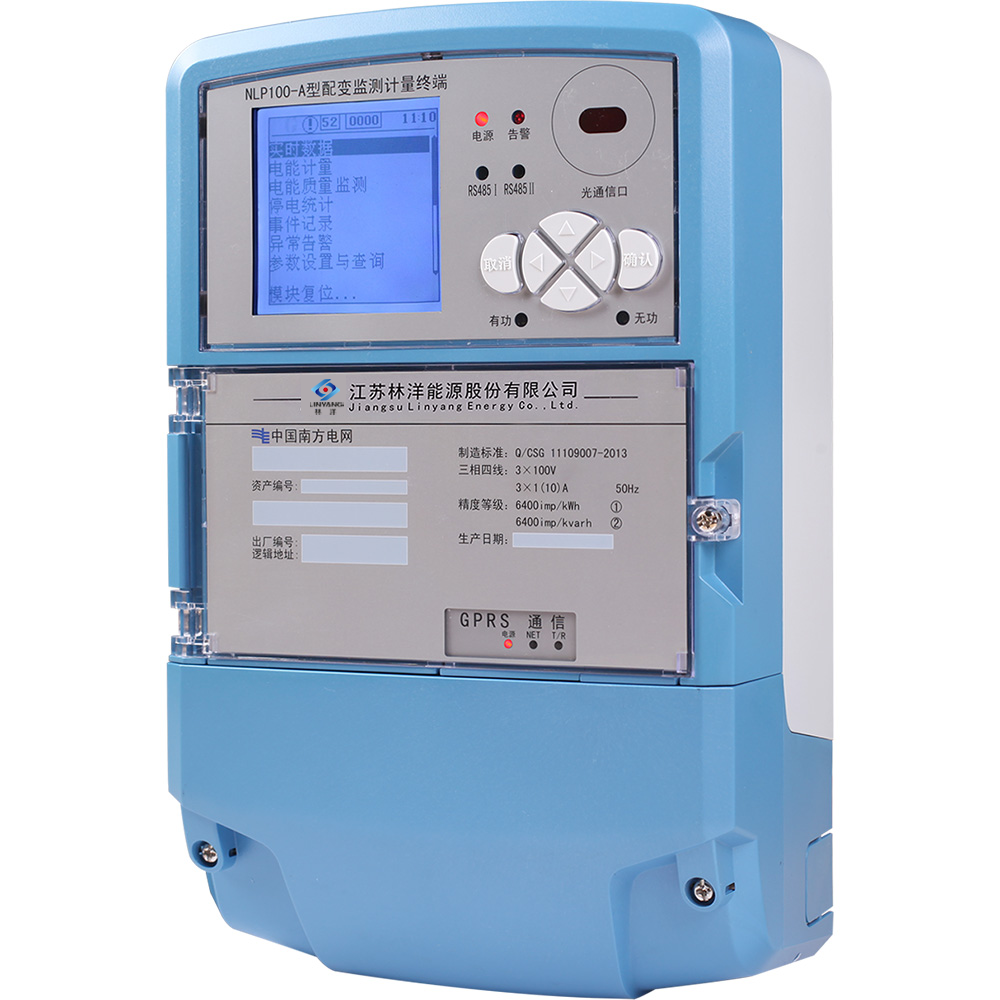

NLP100-A 型配變監測計量終端（以下簡稱終端）是基于計算機應用技術、現代通信技術、電力自動控制技術的電力配變監測計量管理終端，具有優良的可靠性、穩定性、安全性和擴展性。終端使用模塊化結構設計，采用高性能 32 位 CPU、嵌入式操作系統、128 M/256M大容量存儲器，可以利用無線移動通信（4G /3G/2G）等和主站進行通訊。
《Q/CSG 11109006-2013 中國南方電網有限責任公司計量自動化終端外形結構規范》
《Q/CSG 11109007-2013 中國南方電網有限責任公司配變監測計量終端技術規范》
《中國南方電網有限責任公司計量自動化終端遠程通信模塊接口協議（2016 版）》
采用工業級ARM9系列系統主板和LINUX操作系統。
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境自適應能力范圍。
與主站之間的上行通信采用公網方式，兼容PSTN、4G/3G/GPRS/CDMA、230電臺等通信方式。
下行通信采用485總線通信
寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境。
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級。
大容量的主板FLASH存儲芯片保證各種數據的方便存儲。
密封式設計，使用防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。
正常工作電壓 | 三相四線3×220V/380V |
頻率 | 50Hz,允許偏差-6%~+2% |
消耗功率 | 有功功耗≤5W（非通信）視在功耗≤10VA（非通信） |
溫度 | -40℃~+75℃ |
濕度 | 相對濕度10%--100% |
大氣壓力 | 63kpa~108kpa（相對海拔KM以下） |
防塵、防滴水 | 符合GB.4208規定的IP51級防滴水試驗要求 |
靜電放電 | 8kV |
快速脈沖群 | 4kV（電源回路）/2kV（信號回路） |
浪涌 | 6kV（共模）6kV（差模） |
沖擊電壓 | 6kV |
工頻耐壓 | 4kV |
顯示 | 160×160 LCD漢字和圖形顯示 |
鍵盤 | 6鍵 |
Flash存儲器 | 1Gb |
秒輸出 | 1路 |
遙信輸入 | 5路 |
4G | 網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
天線阻抗：50 歐姆阻抗特性（SMA接口） | |
數據傳輸速率：波特率支持 9600, 19200, 38400, 57600, 115200bps（默認） | |
支持自動波特率檢測功能 | |
支持通過串口發送AT命令和數據 | |
發射功率：GSM/GPRS：功率等級 4 (2W)： EGSM900功率等級 1 (1W)： DCS1800EDGE:功率等級 E2 (0.5W)： EGSM900功率等級 E1 (0.4W)： DCS1800UMTS:功率等級 3 (0.25W)：WCDMA功率等級 3 (0.25W)：CDMA2000功率等級 2 (0.25W)：TD-SCDMALTE:功率等級 3 (0.25W)： LTE | |
數據及時鐘保持時間 | >10年 |
重要配置參數 | 永久保持（存放于Flash中） |
外形尺寸 | 290mm（長）×180mm（寬）×95mm（高） |
