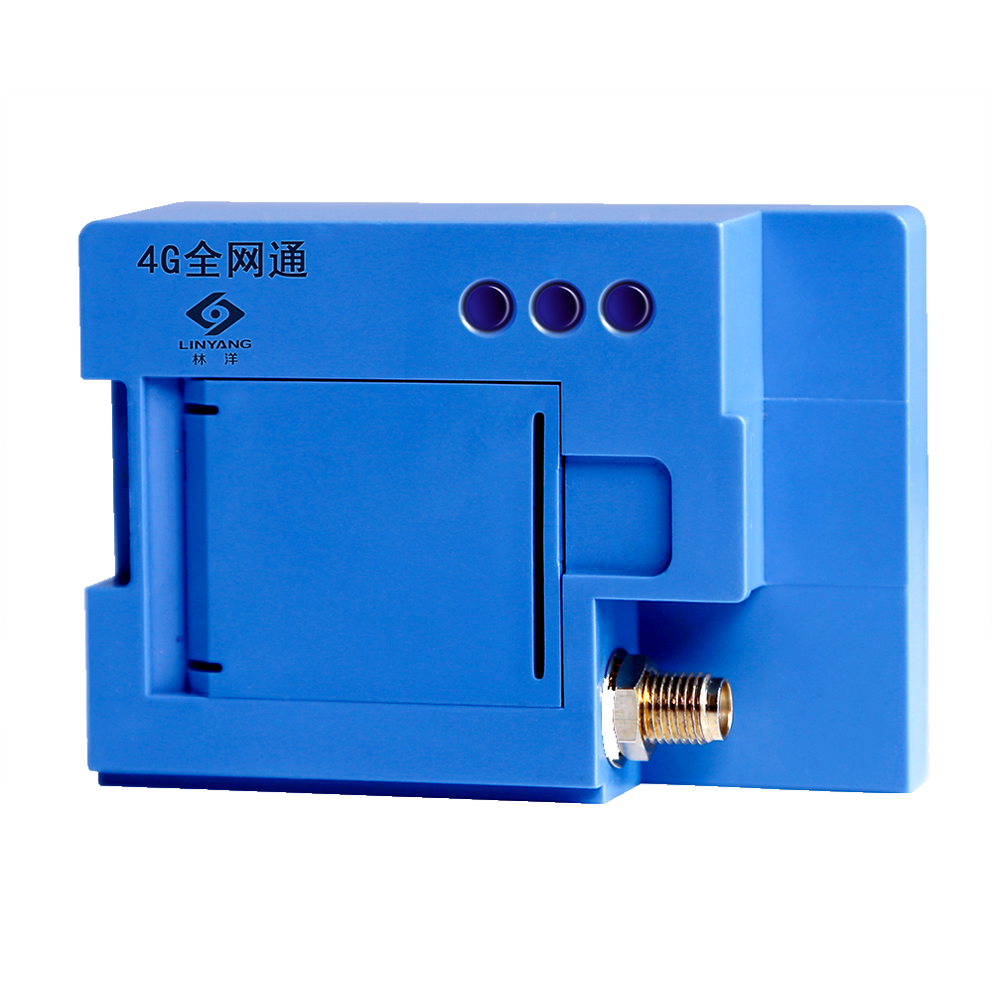

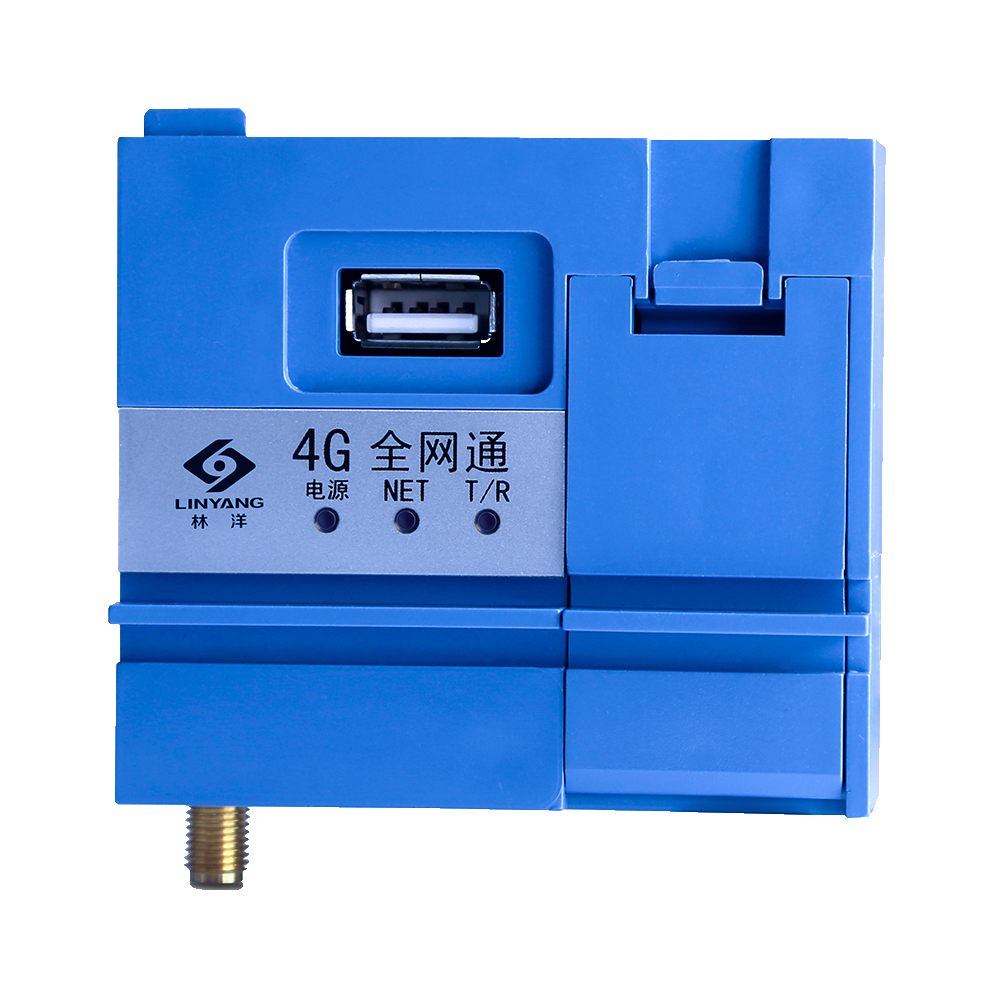

TLY9507/TLY9508全網通4G通信模塊，是江蘇林洋能源股份有限公司按照南網技術要求生產的采集終端遠程通訊單元。適用于南網I型集中器、配變監測計量終端、負荷管理終端和II型集中器。作為遠程通信模塊，負責終端與主站之間數據通信。支持LTE-TDD/LTE-FDD/HSPA+/TD-SCDMA/EVDO和GSM/GPRS/EDGE等頻段，支持LTE CAT4。
中國南方電網有限責任公司計量自動化終端上行通信規約
中國南方電網有限責任公司負荷管理終端技術規范
中國南方電網有限責任公司配變監測計量終端技術規范
中國南方電網有限責任公司低壓電力用戶集中抄表系統集中器技術規范
中國南方電網有限責任公司計量自動化終端外形結構規范
廣東電網有限責任公司計量自動化終端遠程通信模塊接口協議(2016版)
低功耗：模塊未工作的情況下，上電后主模塊只有約0.1mA的漏電流（另有3mA左右的電源指示燈電流）；
可靠性高：通信模塊經過功能檢測，細化到每一路信號，每一個LED，確保產品質量；
工作穩定：在模塊上有大容值的插件電解電容，可以起到去耦功能，即使在大功率工作時也可以保證模塊的正常工作，提高工作穩定性。
兼容性：適用滿足南網技術要求的集抄、配變監測計量終端、負控管理終端和II型集中器
安裝方式：支持熱拔插
網絡類型 | 支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
電壓范圍 | 通信模塊電源輸入，4V±0.2V，正常工作電流500mA |
靜電 | 嚴酷等級4級，試驗電壓8kv |
發射功率 | GSM/GPRS：功率等級 4 (2W)： EGSM900 功率等級 1 (1W)： DCS1800EDGE: 功率等級 E2 (0.5W)： EGSM900 功率等級 E1 (0.4W)： DCS1800 UMTS: 功率等級 3 (0.25W)：WCDMA功率等級 3 (0.25W)：CDMA2000 功率等級 2 (0.25W)：TD-SCDMALTE:功率等級 3 (0.25W)： LTE |
主天線 | 50歐姆阻抗特性(SMA接口) |
串口波特率 | 默認支持一路三線串口波特率支持9600,19200,38400,57600,115200bps（默認115200bps）支持自動波特率檢測功能可以通過串口發送AT命令和數據 |
工作濕度 | 相對濕度：10%-100% |
工作溫度 | -40℃～+75℃ |
物理尺寸 | 73mm×69mm×20mm |
安裝 | 支持熱拔插 |
