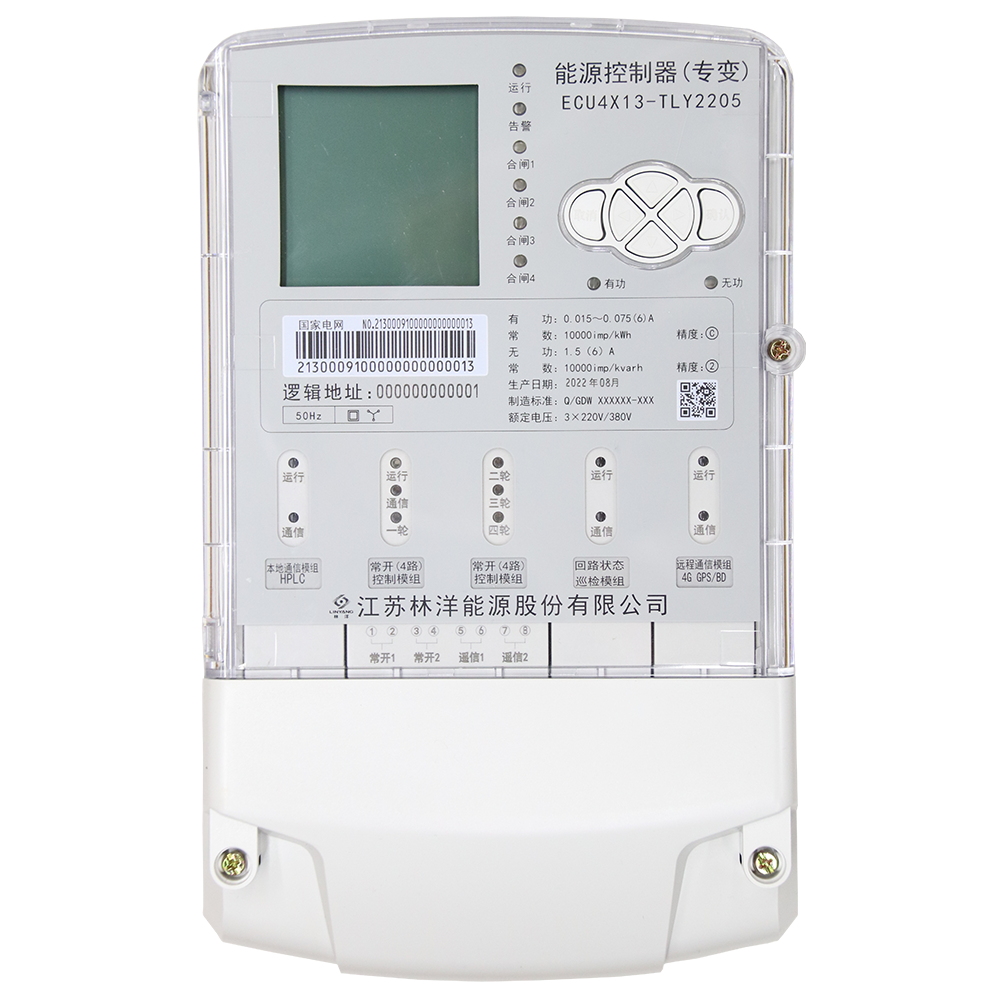

ECU4X13-TLY2205型能源控制器（專變）（以下簡稱終端）按照《能源控制器技術規范》系列標準，基于計算機應用技術、現代通信技術、電力自動控制技術以及模組化的理念設計，具有優良的可靠性、穩定性、安全性和擴展性。采用高性能1GHz、4核Cortex-A7 CPU、嵌入式操作系統、1GB/16GB大容量存儲器、具備1顆安全芯片，可以利用無線移動通信（5G/4G /3G/2G）等和主站進行通信，并配備獨立的GPS/北斗定位功能，集配電臺區供用電信息采集、各采集終端或電能表數據收集、設備狀態監測及通訊組網、就地化分析決策、協同計算等功能于一體的智能終端設備。
《能源控制器技術規范》系列標準
采用工業級ARM Cortex-A7系列控制器和嵌入式操作系統；
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的環境適應能力；
與主站之間的上行通信可采用無線移動通信(5G/4G/3G/2G)、無線專網等多種通信方式；
下行采用RS-485總線通信和CAN總線通信；
寬電壓電源設計使其具有高可靠性，更加適應工作環境；
維護概念：具有組態功能，可以在本地/遠程方便地修改設備參數，支持本地/遠程軟件的在線升級；
大容量的主板eMMC存儲芯片保證各種數據的方便存儲。
三相四線：3×57.7V/100V、3×220/380V三相三線：3×100V | |
電流 | 1.5(6) A |
工作溫度 | -40℃～＋70℃ |
相對濕度 | 10～100% |
電壓范圍 | 額定電壓 ±20% |
頻率范圍 | 50Hz -6％～+2％ |
設計壽命 | ≥10年 |
外形尺寸 | 寬×高×厚=180mm×290mm×95mm |
凈重 | ≤3kg |
時鐘電池連續工作時間 | ≥10年 |
硬件接口 | 1)、藍牙維護接口：1路； 2)、USB維護接口：1路； 3)、以太網接口：2路（10/100M）； 4)、RS-485通信接口：2路； 5)、CAN通信接口：1路，與RS-485 II復用；6)、脈沖輸入接口：2路； 7)、常開合閘控制輸出接口：4路； 8)、告警輸出接口：1路； 9)、硬件復位功能接口：以按鍵控制； 10)、顯示接口：支持160×160點陣，帶背光LCD屏； 11)、計量檢測接口：RJ11（4線）接口 12)、功能模組：支持5路，接口統一，支持熱插拔。 |
